Twist LG-PoE+ (устройство защиты сетевого порта)

Монтаж и эксплуатация

Устройство подключается в разрыв линии передачи, рядом с защищаемым устройством. Направление подключения имеет значение и указано на крышке корпуса прибора (LINE – к линии, DEVICE – к защищаемому прибору) см. рис.1. Клемма заземления требует обязательного подключения к контуру заземления с системой выравнивания потенциалов в соответствии и действующей редакцией ПУЭ. В противном случае защита оборудования не гарантируется. Подключение к заземлению выполняется кабелем диаметром не менее 0.7 мм, с сопротивлением не более 4 Ом. Воздействие высокоэнергетических импульсов и попадание напряжений, превышающих паспортные значения, на длинные линии связи может вызывать перегорание плавких вставок устройства защиты. Восстановление работоспособности сводится к замене плавких вставок. Их номиналы (0,25А и 1А) и места установки указаны на крышке корпуса прибора.

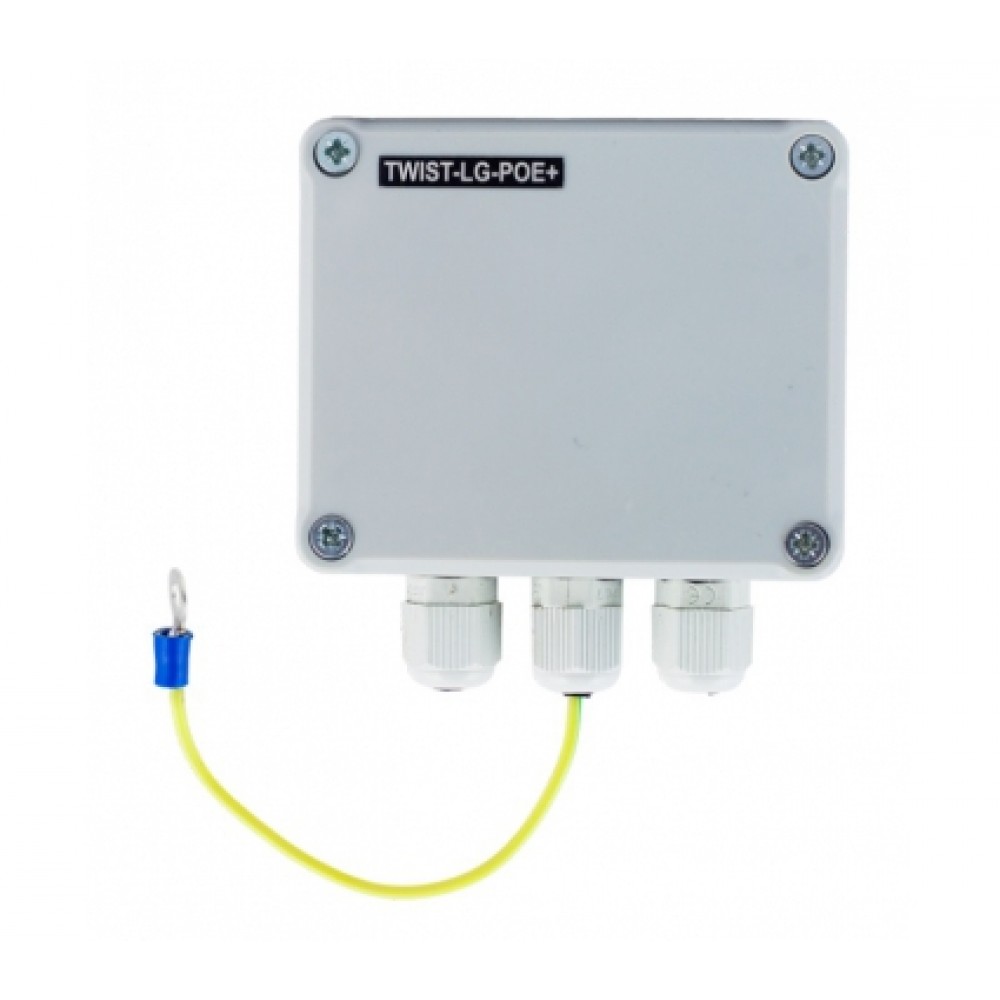

Устройство защиты сетевого порта Twist LG-PoE+

Основные характеристики:

- тип входных и выходных разъемов: розетка RJ-45;

- защищаемые проводники в разъеме RJ-45: 1-8;

- вносимые потери на частоте 100 МГц, не более: 1 дБ;

- номинальный ток нагрузки PoE, не более: 0,5 / 1,0 А;

- уровень напряжения защиты информационных портов, не более: 10 В;

- уровень напряжения защиты PoE портов, не более: 90 В;

- время срабатывания, не более: 10 нс;

- максимальный импульсный ток разряда 8/20 мкс: 5 кА;

- допустимый импульсный 10/1000 мкс ток разряда в линии: 100А;

- диапазон рабочих температур: – 40 + 60°С;

- габаритные размеры: 96 x 89 x 43 мм;

- номинальный ток нагрузки PoE / PoE+, не более: 0,5 / 1,0 А.
