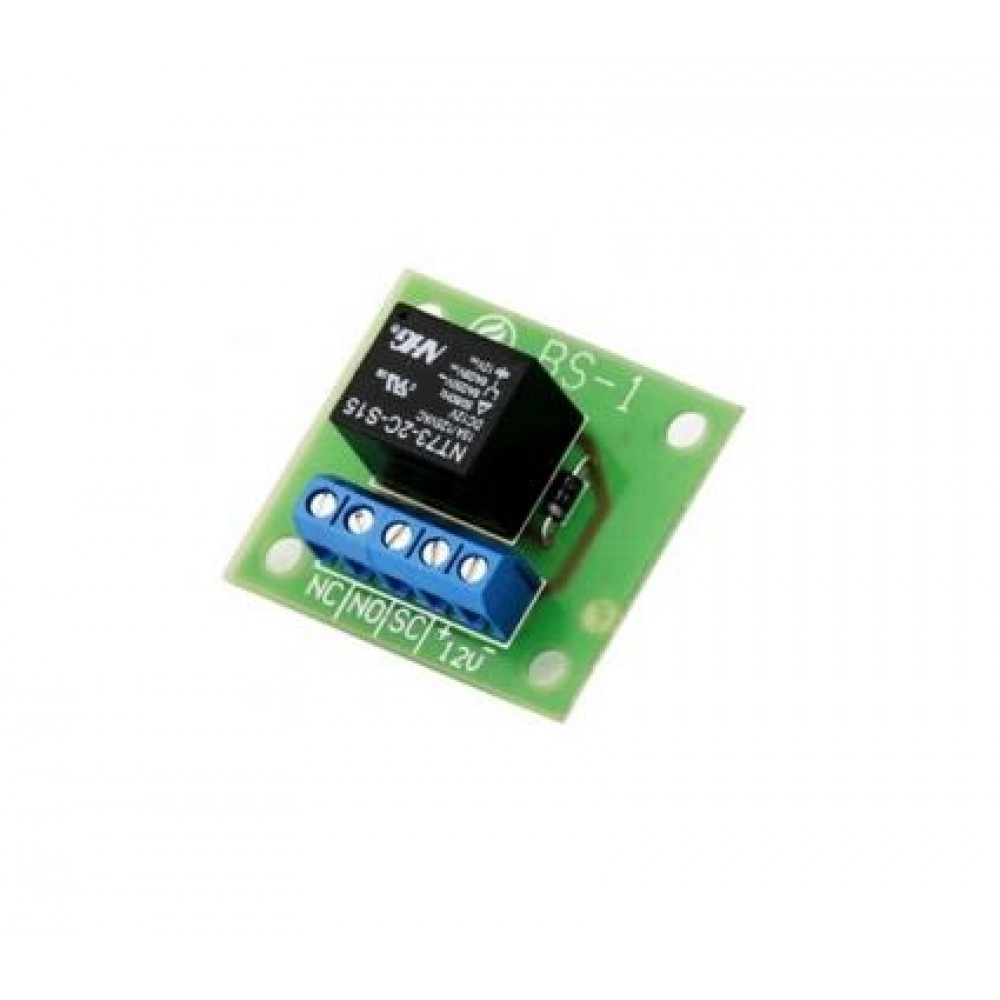

Плата BS - 1

Основные характеристики:

- используется реле с одной группой переключаемых контактов;

- разрешается коммутация электрических нагрузок постоянного и переменного тока;

- напряжение срабатывания реле – 12В;

- ток срабатывания реле, не более – 40 мА;

- максимальный коммутируемый ток: при активной нагрузке (на постоянном напряжении = 28В) – 12А; при активной нагрузке (на переменном напряжении = 250В) – 10А; при индуктивной нагрузке (на постоянном напряжении = 28В) – 4 А; при индуктивной нагрузке (на переменном напряжении = 120В) – 4А;

- сопротивление электрического контакта, не более – 0,1 Ом;

- обозначения контактов: SC – переключающий контакт;

NC – нормально замкнутый контакт;

NO – нормально разомкнутый контакт;

+12V – контакты обмотки реле.
